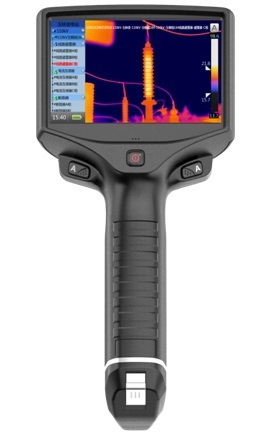

LPZ-IR600手持式红外热像仪
一、概述
电力设备的运行状态好坏直接决定电力系统的安全和效益，变电站中有变压器、母线、隔离开关、断路器、耦合电容器、高压电缆等等大量的设备。无论哪种设备出现不正常工作状态若不及时处理很可能会发展成故障，甚至造成设备损坏或人身事故，而造成不可估量的后果。对设备进行有效的监测和检测，可使设备维修费减少25%～50%，设备事故率减少75%，经济效益十分显著。因此，保证电力设备的正常运行便成为首要的工作，传统的继电保护和自动装置虽然能够起到一定的保护作用，但在实时性，网络化方面与现实的要求还有很大的差距，为进一步提高各种电力设备特别是关键设备的可靠性，在线监测和带电测试技术是高压测试技术发展的一个必然方向。由于红外检测技术能够以远距离、非接触、实时、快速在线监测方式获取设备的运行状态信息，又有分辨率高、形象直观、不受电磁干扰、安全可靠和效益/投资比高等优点，又可以在不停电、不取样、不解体的状况下进行故障的诊断分析，目前，红外诊断技术在电力系统的应用比较广泛和成熟。
二、原理
该仪器使用非制冷氧化钒( VOx)焦平面阵列的红外机芯，可提供清晰的热图像。通过后端的处理器对传感器的图像进行处理得到成像区域内的最高温度、平均温度等信息，同时可以存储当前热图像，查看任意位置的温度信息。该仪器可以实时形成物体温度分布的热图像，便于眼睛直观的快速发现配电设备隐患所在。
变电站中电力设备的许多故障模式都以设备热状态异常表现出来，而红外监测的基本原理就是通过探测被监测设备的红外辐射信号，从而获得设备的热状态特征，并根据这种热状态及适当的判据，做出设各是否处于健康状态的判别。

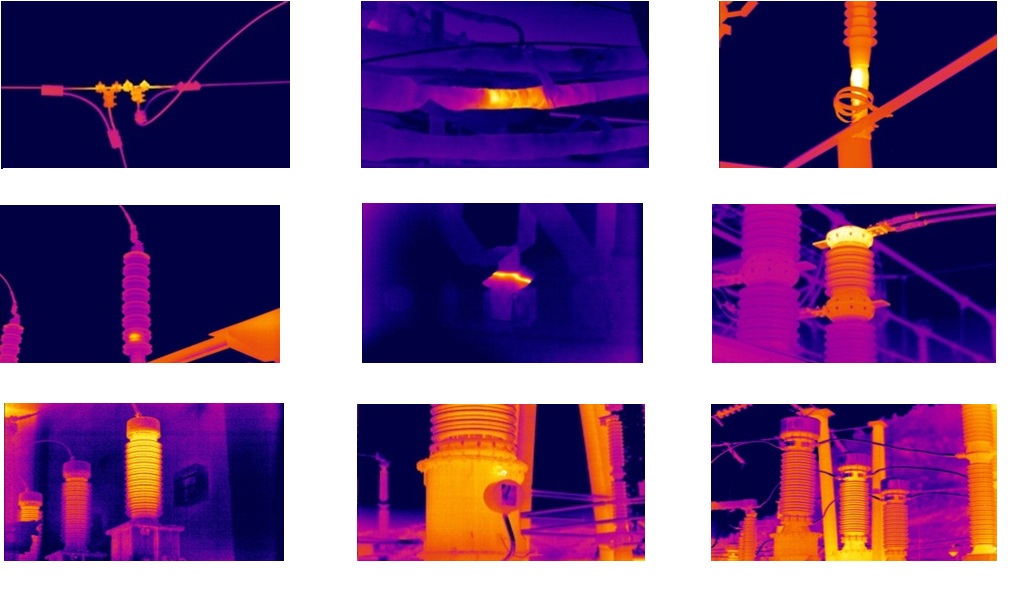

三、产品功能特点
(1)高压电气设备内部导流回路故障的诊断
高压电气设备运行状态检测与内、外中心故障诊断，各类导电接头、线夹、接线桩头氧化腐蚀以及连接不良缺陷，变压器高、低压套管上、下两端连接不良。
(2)高压电气设备内部绝缘故障的诊断
(3)铁磁损耗或涡流故障的诊断
(4)电压分布异常和泄漏电流增大故障的诊断
(5)油浸电气设备缺油故障的诊断
(6)电力机械磨损故障的诊断
(7)火电厂锅炉运行状态诊断
(8)热力系统破损及漏热诊断
(9)电力设备零部件内部缺陷及焊接质量诊断
(10)其他发热现象诊断
四、技术参数
|
项目 |
640A |
640S |
|
|
热 像 仪 |
探测器类型 |
7.5 - 14 µm非制冷焦平面 |
7.5 - 14 µm非制冷焦平面 |
|
探测器分辨率 |
640x480像素 |
640x480像素 |
|
|
热像文件\可见光文件命名 |
自动附加设备名称信息, JPEG |
自动附加设备名称信息, JPEG |
|
|
设备信息选择 |
自动、手动 |
自动、手动 |
|
|
空间分辨率 |
0.86 mrad（32°镜头） 0.65mrad（24°镜头） 0.33mrad（12°镜头） 0.21mrad（7°镜头） |
0.86 mrad（32°镜头） 0.65mrad（24°镜头） 0.33mrad（12°镜头） 0.21mrad（7°镜头） |
|
|
温度灵敏度 |
0.05 °C @ 30 ℃ |
0.05 °C @ 30 ℃ |
|
|
标准测温范围 |
-20°C ~ +380℃ -20°C ~ +2,000℃（备选） |
-20°C ~ +380℃ -20°C ~ +2,000℃（备选） |
|
|
任务规划功能 |
- |
支持 |
|
|
点、线、区域测温设置 |
任意数量 |
任意数量 |
|
|
测温精度 |
±2°C或读数的±2% |
±2°C或读数的±2% |
|
|
自动命名 |
有 |
有 |
|
|
图像帧频 |
25Hz |
25Hz |
|
|
触摸方式 |
滑动式触摸（类手机） |
滑动式触摸（类手机） |
|
|
重量 |
900g |
900g |
|
|
软 件 |
红外分析软件 |
AUTO-IR红外数据库软件 |
AUTO-IR红外数据库软件 |
|
文件上传方式 |
热像文件、可见光文件自动批量上传 |
热像文件、可见光文件自动批量上传 |
|
|
上传兼容性 |
支持任何JPEG格式文件手动上传 |
支持任何JPEG格式文件手动上传 |
|
|
应用功能 |
检索、对比、自动报告 |
检索、对比、自动报告、自动报表 |
